使用鹰王U启动PE解决UEFI安装Win7卡LOGO方法

　　最近有很多IT小伙伴问UEFI安装Win7卡logo(也叫卡四叶草)怎么办？UEFI启动出现安装Win7卡在正在启动windows这种情况，一般情况是由于UEFI模式采用集显的机器安装win7时出现的情况，UEFI模式没有提前注入显卡驱动，在UEFI模式下如果不提前注入显卡驱动或安装时没有勾选卡LOGO选项，它就会出现卡在正在启动windows处不动，下面小编就教大家利用鹰王U启动PE解决UEFI安装Win7卡logo问题。
　　我们先来分析一下UEFI安装Win7卡logo原因：
原因一：UEFI模式采用集显安装Win7时出现卡logo，我们在安装Win7系统时，如果采用的UEFI模式，采用集显的时候，由于默认UEFI不支持安装Win7，所以在安装Win7时会一直卡在"正在启动Windows界面或安装程序正在更新注册表设置"界面，直到安装了Win7显卡驱动后才可能进入桌面，所以要使用本站提供的“鹰王系统Win7 64位 特别版”，还要用鹰王U启动PE桌面上的“鹰王一键装机工具”安装系统，并且安装前要提前勾选上“修复Win7纯UEFI卡LOGO”选项，这个选项可以解决在纯UEFI+GPT下安装Win7 64位出现的卡LOGO(四叶草)的问题。

原因二：UEFI模式采用独显安装Win7时出现卡logo，出现这情况一般是由于独立显卡没有开启csm导致，像有独显的机器我们只需要进BIOS里开启csm兼容模式即可。(独显要求n卡除rtx40系列及以后RTX50系列不支持win7外，a卡除rx70系列及以后rx80系列外，都可以支持win7。独显N卡搭配建议gt720以上至rtx30系列，A卡建议rx470以上至rx60系列。)

原因三：UEFI模式采用独显安装Win7，开启csm的情况下还是卡logo，检查bios中video模式是否为legacy，部分机器除了开启csm之外，还要将显卡模式更改为legacy。还有部分机器video模式需要设置成peg或legacy其它设置。 注意事项：
1、2020年以后的电脑只支持uefi模式，uefi模式下安装Win7只支持64位Win7，不支持32位Win7，并且分区类型要使用guid分区(gpt分区)。
2、鹰王系统Win7 64位系统均采用Win7最新补丁支持UEFI安全启动，所以不需要关闭安全启动，即可安装Win7系统。

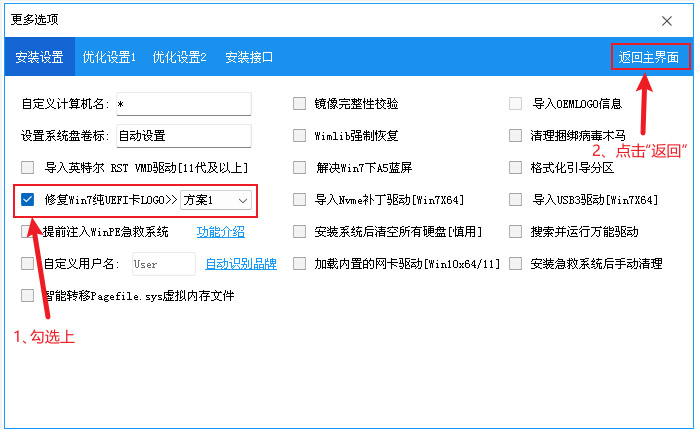

3、① 400系列10代核显仅支持到 I5 10500，核显安装Win7 64位系统时，要使用鹰王U启动PE桌面上的鹰王一键装机工具，并且要勾选上“修复Win7纯UEFI卡LOGO”选项。
     ② 500-700系列主板请使用独显安装Win7 64位系统，不需要勾选“修复Win7纯UEFI卡LOGO”选项，但是一定要打开csm模式。(BIOS若默认开启了VMD，需要关闭掉)

常见问题：

一、为什么安装win7要开启csm兼容模式?
答：CSM全名Compatibility Support Module即兼容性支持模块，是UEFI的一个特殊模块，对于不支持UEFI的系统提供兼容性支持。目前Windows8以上操作系统完全支持UEFI，Windows7的64位不完全支持UEFI。因此UEFI BIOS下安装Windows7必须开启CSM，由于现在默认的机器都是采用的uefi模式，不再支持传统模式，加上10代以上cpu安装win7必须采用独显，所以必须要开启CSM兼容模式，如果采用独显不开启csm模式会造成显卡驱动显示错误代码12。

二、如何使用鹰王U启动PE解决UEFI安装Win7卡logo方法步骤？

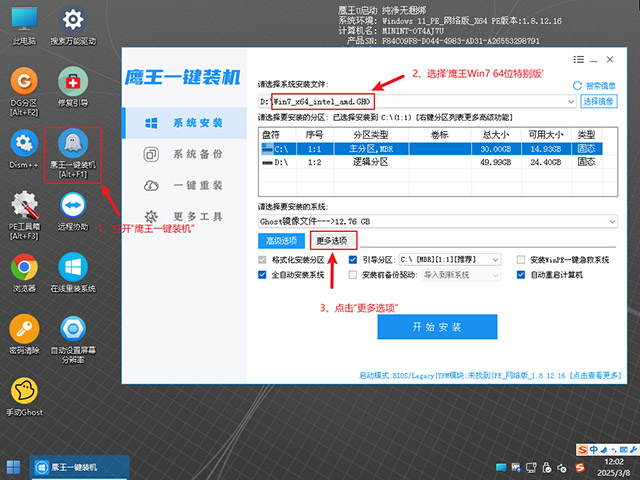

1、在BIOS里设置操作完后，就可以进鹰王U启动PE桌面，运行"鹰王一键装机"工具，选择提前下载好的“鹰王Win7 64位特别版”镜像文件，点击“更多选项”。如图所示： 三、UEFI安装Win7时采用的独立显卡，并开启了csm为什么还是卡在logo处？

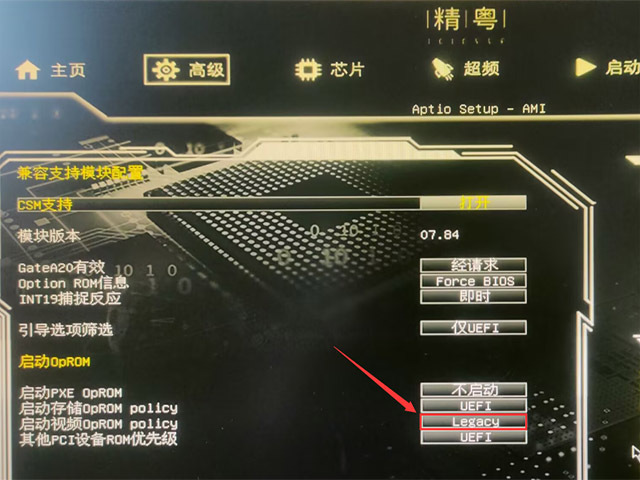

1、排查原因一：检查bios中video模式是否为legacy，部分机器除了开启csm之外，还要将显卡模式更改为legacy。还有部分机器video模式需要设置成peg。
2、排查原因二：检查显卡是否采用40系列以下显卡，40系列以上显卡不支持win7。

四、UEFI安装Win7时采用集显时，勾选了“修复Win7纯UEFI卡LOGO”选项，为什么还是卡在windows处不动？
答：目前支持集显的机器有：8代cpu、9代cpu和10代cpu搭配400系列主板(i3 10100、i3 10500以及i5 10400和i5 10500 cpu步进为G1的机器)。采用集显的机器在安装win7时如果采用uefi模式，需要采用鹰王U启动PE勾选卡LOGO选项进行安装。其它配置如果采用集显勾选卡LOGO也不行的话，必须搭配独立显卡并开启csm兼容模式，不需要勾选卡logo。

五、为什么卡logo问题解决后重启出现黑屏情况？
1、排查原因一：检查集显搭配的是否为400系列主板，10代i5以下cpu采用集显安装win7，一般情况需要搭配400系列主板。采用400系列以上主板需要独立显卡，否则安装上也会出现黑屏情况。
2、排查原因二：检查显示器线是否为VGA或DP，部分机器暂不支持hdmi线。

   以上就是利用鹰王U启动PE解决UEFI安装Win7卡logo的方法,更多教程请关注鹰王系统站。
